Un câble téléphonique PTT standard contient quatre paires de fils aux couleurs normalisées : gris, blanc, bleu, violet, orange, marron, jaune et incolore. Pour raccorder une prise téléphone en T, seuls deux de ces fils transmettent la ligne vocale. Les autres restent inutilisés dans la majorité des installations domestiques.

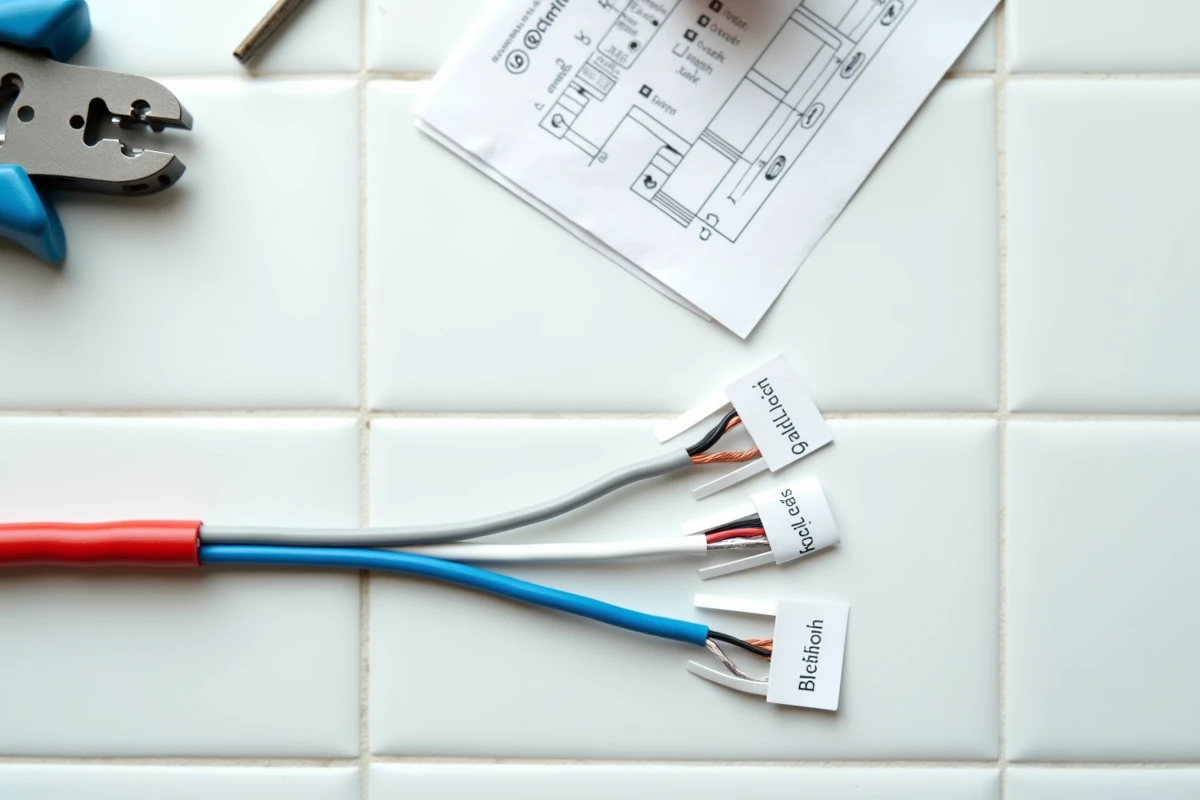

Câble PTT et paires téléphoniques : le code couleur à connaître
Le câble de type 298 (dit « câble PTT ») regroupe huit conducteurs organisés en quatre paires. Chaque paire associe un fil de couleur franche à un fil de couleur complémentaire. La paire utile pour la téléphonie analogique classique est la paire 1, composée du fil gris et du fil blanc.
A lire en complément : Volet roulant descend mais ne remonte plus, comment éviter que la panne ne se reproduise ?
Les autres paires (bleu/violet, orange/marron, jaune/incolore) servaient historiquement à des lignes supplémentaires ou à des usages spécifiques comme l’interphonie. Dans un logement standard avec une seule ligne, elles ne sont pas raccordées.
Le fil bleu, souvent source de confusion, appartient à la paire 2 (bleu/violet). Le brancher à la place du gris ou du blanc sur les bornes principales ne donnera aucune tonalité. La couleur bleue n’a rien à voir avec le bleu du fil neutre en installation électrique : ce sont deux conventions distinctes qui n’ont pas de rapport entre elles.
A découvrir également : Des devis artisan fiables et rapides pour rénover sans stress

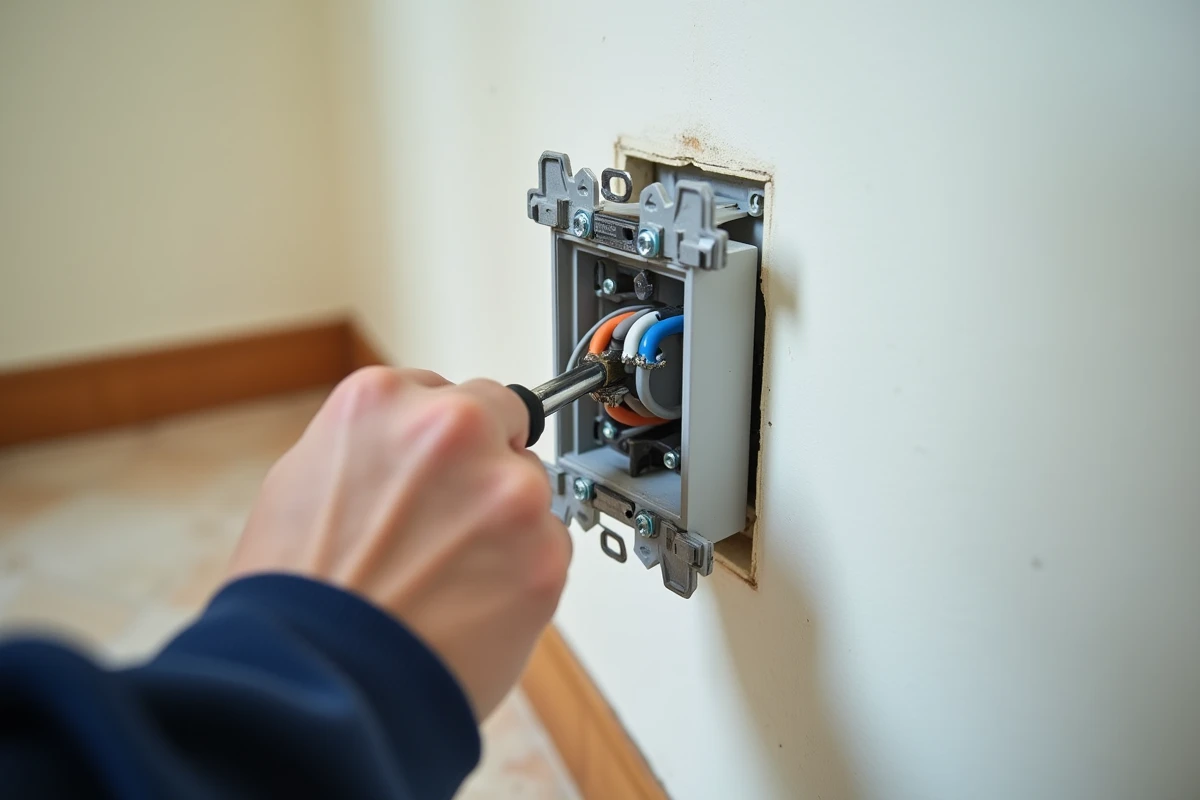

Bornes 1 et 3 de la prise en T : où brancher le fil gris et le fil blanc
Une prise téléphonique en T (prise gigogne) comporte huit bornes numérotées. Pour une ligne téléphonique simple, seules deux bornes comptent :
- La borne 1 reçoit le fil gris. Ce conducteur correspond au signal entrant de la ligne.
- La borne 3 reçoit le fil blanc. Ce conducteur ferme le circuit et permet la transmission de la voix.
- Les bornes 2, 4, 5, 6, 7 et 8 restent vides pour une installation mono-ligne. Les fils bleu, violet, orange, marron, jaune et incolore ne sont pas raccordés.
L’erreur fréquente consiste à inverser gris et blanc, ou à utiliser le bleu à la place du blanc. L’inversion gris/blanc n’empêche pas toujours le fonctionnement (la ligne est symétrique sur le plan électrique), mais utiliser un fil d’une autre paire coupe la continuité du signal.
Vérifier la continuité avant de raccorder
Si le câble a été coupé, rallongé ou endommagé lors de travaux de rénovation, la correspondance entre les couleurs en sortie de mur et les couleurs au niveau du DTI (dispositif de terminaison intérieure) peut être rompue. Un fil gris côté prise ne rejoint pas forcément le fil gris côté DTI si quelqu’un a fait une épissure intermédiaire avec des conducteurs différents.
Un multimètre en mode continuité résout le problème. Placez une pointe sur le fil gris côté DTI et testez chaque fil côté prise jusqu’à entendre le bip. Répétez pour le blanc. Cette vérification prend moins de cinq minutes et évite des heures de recherche de panne.
Prise en T ou prise RJ45 : quel raccordement choisir aujourd’hui
La prise en T reste présente dans la majorité des logements anciens, mais la norme NF C 15-100 oriente les nouvelles constructions vers le câblage banalisé en prises RJ45. Dans le neuf, les prises en T sont interdites.
Sur une prise RJ45 murale, le raccordement suit le schéma T568A ou T568B. La paire téléphonique se branche sur les broches 4 et 5 du connecteur RJ45, qui correspondent aux fils bleu et blanc/bleu d’un câble réseau à paires torsadées. Le câble PTT ancien avec ses fils gris et blanc peut techniquement être raccordé sur ces broches, mais la qualité du signal sera inférieure à celle d’un vrai câble catégorie 5e ou 6.
Pour une box internet récente utilisant la VoIP, la ligne téléphonique passe par le câble Ethernet entre la box et la prise murale. Le fil gris et le fil blanc du câble PTT ne servent plus qu’au raccordement entre le DTI et la box, si celle-ci utilise encore l’ancien réseau cuivre pour la synchronisation DSL.
Erreurs de branchement téléphone prise et dépannage rapide
Trois situations reviennent régulièrement lors du raccordement d’une prise téléphone après rénovation.
Aucune tonalité après branchement
Le fil raccordé en borne 1 ou 3 n’appartient probablement pas à la bonne paire. Vérifiez que le gris et le blanc proviennent bien de la même gaine. Si le câble contient plusieurs gaines ou si des fils ont été recoupés, testez la continuité avec un multimètre entre la prise et le DTI.
Grésillement ou ligne parasitée
Un mauvais contact sur la borne est la cause la plus fréquente. Le fil doit être dénudé sur quelques millimètres et correctement serré sous la vis ou inséré dans le clip de la borne. Un fil mal dénudé ou oxydé dégrade la qualité de la ligne. Coupez la partie abîmée et refaites le raccordement sur du cuivre propre.
Confusion entre fils de téléphone et fils électriques
Les fils d’un câble PTT sont fins (moins d’un millimètre de section) et transportent une tension très faible. Les fils électriques du circuit de la maison (phase, neutre, terre) sont plus épais et suivent un code couleur différent (rouge ou marron pour la phase, bleu pour le neutre en installation post-1970, vert/jaune pour la terre). Ne raccordez jamais un fil du circuit électrique sur une prise téléphonique.
Le branchement téléphone prise en T se résume à deux fils sur deux bornes, mais la fiabilité du raccordement dépend entièrement de l’identification correcte de la paire gris/blanc. Sur une installation ancienne, un test de continuité au multimètre reste le seul moyen sûr de confirmer quel fil arrive où, surtout si des raccords intermédiaires ont été posés au fil des années.
